Отладчик/программатор

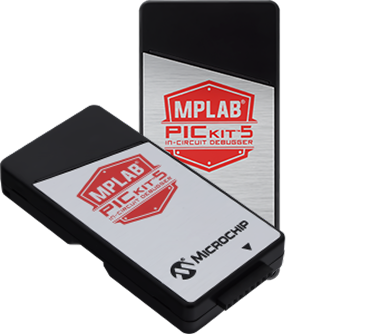

MPLAB® PICkit™ 5

легкое, компактное, портативное устройство, обеспечивающее быстрое прототипирование и программирование микроконтроллеров непосредственно на уже собранном устройстве (плате, изделии), в том числе в условиях производства. Подходит для всех устройств Microchip, включая микроконтроллеры PIC® (MCU) и цифровые сигнальные контроллеры dsPIC® (DSC), устройства AVR® и SAM, а также микропроцессоры Arm® Cortex® (MPU). Программатор работает совместно с интегрированной средой разработки MPLAB X (IDE), п редоставляя мощный и простой в использовании графический пользовательский интерфейс (GUI) для отладки и программирования. В качестве альтернативы, отладчик/программатор MPLAB PICkit 5 можно использовать автономно с мобильным приложением MPLAB Programmer-to-Go (PTG), позволяющим подключаться к инструменту со смартфона через Bluetooth®. Благодаря автономным функциям программирования, доступным со смартфона, внутрисхемный отладчик/программатор MPLAB PICkit 5 представляет собой универсальное устройство, позволяющее быстро работать над прототипами в лаборатории, а затем легко перемещаться с ним для задач непосредственно на объекте.

MPLAB® PICkit™ 5 поддерживается в Microsoft® Visual Studio® Code (VS Code®) с помощью расширений MPLAB для VS Code.

Скачать расширение

Интерфейсы

MPLAB® PICkit™ 5

MPLAB PICkit 5 поддерживает широкий спектр интерфейсов, таких как четырехпроводной JTAG или последовательная отладка (SWD) с потоковым виртуальным коммуникационным портом UART (VCP), а с помощью платы адаптера отладчика (AC102015) может использовать стандартные разъемы для протоколов JTAG, SWD, ICSP и AVR.

Благодаря уникальной функции «программатор на ходу», PICkit 5 также может питаться от целевой платы и программировать образ по умолчанию простым нажатием кнопки, скрытой под логотипом. Вы также можете подключиться через Bluetooth с помощью мобильного приложения MPLAB PTG и выбрать образ на карте micro SD™, установленной в устройстве, и начать программирование целевой платы прямо из приложения.

PICKit 5 совместим с MPLAB X IDE версии 6.10 и более поздних.

Скачать MPLAB X IDE

MPLAB PICkit 5

Особенности

MPLAB® PICkit™ 5

Улучшенная поддержка Programmer-to-Go (PTG) с мобильным приложением MPLAB PTG

  • Беспроводное подключение со смартфона через Bluetooth®
  • Выбор из нескольких сохраненных образов программ на SD-карте
  • Начало программирования из приложения или нажатием на логотип

Подача тока на целевое устройство 150 мА

  • Возможность автономного питания от целевого устройства (от 2,7 В до 5 В)

Оптимизация рабочей среды

  • Разъём и кабель USB Type-C®
  • Не требует внешнего питания при подключении к высокоскоростному порту USB 2.0

Использование восьмиконтактного разъема

  • Поддержка JTAG, SWD, UART VCP
  • Плата-адаптер (продается отдельно) позволяет использовать стандартные разъемы для протоколов JTAG, SWD, ICSP и AVR

Снижение затрат

  • Функциональность и производительность по цене, значительно меньшей, чем у аналогичных отладчиков/программаторов.
тестировать MPLAB PICkit 5 Red Button

Документация

MPLAB® PICkit™ 5

Комплект поставки

Комплект поставки

  • Программатор/отладчик MPLAB® PICkit™ 5
  • Кабель USB Type-C — USB Type-C
  • Две наклейки (стикера) программатора/отладчика MPLAB PICkit 5
Руководство пользователя

Руководство пользователя

Сертификаты

Сертификаты

ВИДЕО быстрый старт

Blue Button

КУПИТЬ

MPLAB® PICkit™ 5

MPLAB® PICkit™ 5 — это профессиональный инструмент, от качества и надёжности которого зависят результаты вашей работы и стабильность проектов. Рекомендуется приобретать устройство только у официальных дистрибьюторов и авторизованных партнёров.

Почему это так важно?

Гарантия подлинности. Только оригинальный программатор обеспечивает полную совместимость со средой MPLAB® X IDE, корректную работу всех функций (отладка, программирование, подача питания) и стабильную частоту тактирования.

Безопасность ваших проектов. Несертифицированные аналоги могут иметь некорректные или нестабильные уровни напряжений, что способно повредить дорогостоящие микроконтроллеры ПИК и платы.

Полная техническая поддержка и гарантия. Официальные поставщики предоставляют гарантию от производителя (Microchip Technology Inc.), возможность консультации и замены устройства в случае неисправности.

Доступ к актуальному ПО. Официальные каналы — это гарантия получения последних версий firmware и драйверов, критически важных для работы с новыми моделями микроконтроллеров.

Сделайте правильный выбор для вашей лаборатории или производства. Приобрести оригинальный MPLAB® PICkit™ 5 с официальной гарантией и полной технической поддержкой на территории РФ вы можете у авторизованного партнёра. Актуальную информацию о наличии, условиях заказа и доставки можно уточнить у официального дистрибьютора.
